Travi Y: solidità e funzionalità per spazi produttivi e artigianali
Travi Y

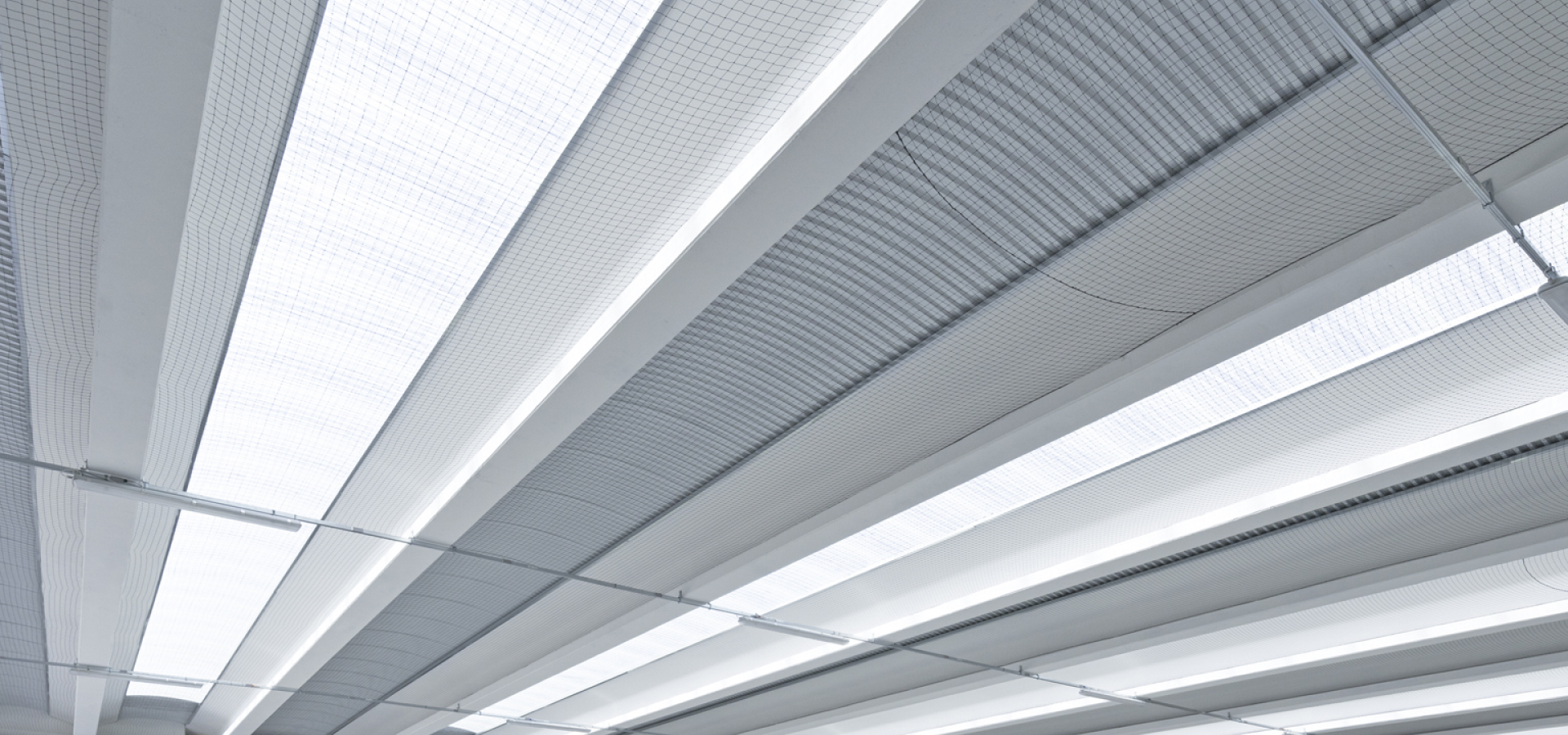

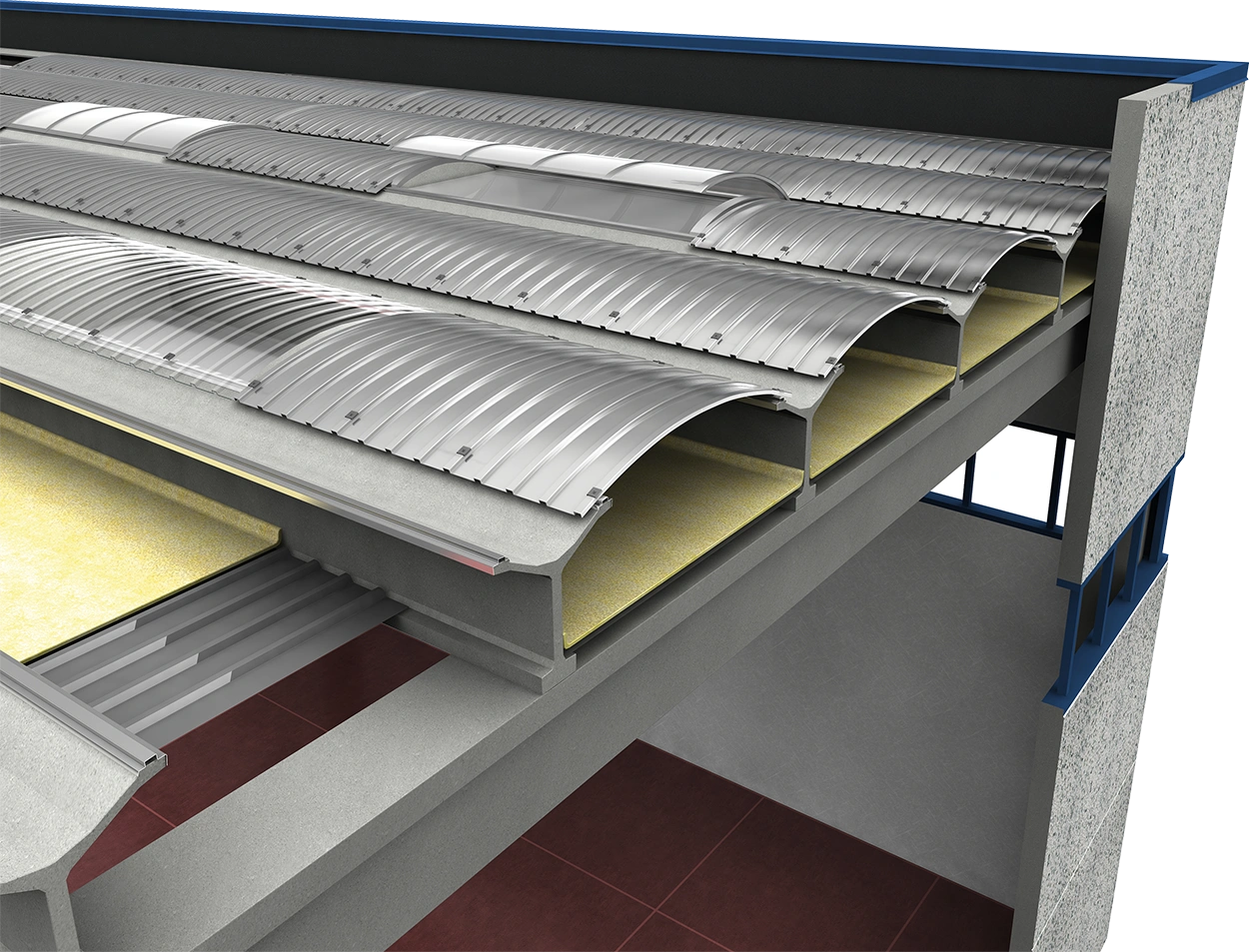

Il sistema di copertura Travi Y di Tesi System utilizza elementi in calcestruzzo armato precompresso con forma “ad ombrello”, disposti a intervalli di circa 3 metri e intervallati da lastre curve metalliche o in fibrocemento.
Su richiesta, può essere aggiunto un controsoffitto piano appoggiato ai piedi delle travi, che consente di inserire un materassino in lana di vetro o minerale, adattabile per garantire livelli di coibentazione energetica sia standard che avanzati.
La combinazione tra materiali leggeri ed essenziali assicura economicità e affidabilità, mentre la massima attenzione per i dettagli esecutivi (ganci, raccordi, fissaggi ecc.) garantisce durata e prestazioni ottimali.
Trasmittanza termica
Trasmittanza termica
Tabella trasmittanza termica U delle strutture opache orizzontali o inclinate di copertura, verso l’esterno e gli ambienti non climatizzati.
| ZONA CLIMATICA | A e B | C | D | E | F | |
|---|---|---|---|---|---|---|
| U (W/m2K) | 2015(1) | 0,38 | 0,36 | 0,30 | 0,25 | 0,23 |
| 2019/2021(2) | 0,35 | 0,33 | 0,26 | 0,22 | 0,20 | |
(1) dal 1 luglio 2015 per tutti gli edifici
(2) dal 1 gennaio 2019 per gli edifici pubblici e a uso pubblico e dal 1 gennaio 2021 per tutti gli altri edifici
Tipologie di Travi Y
Tipologie di Travi Y
Per i sistemi di copertura Travi Y sono disponibili tre tipologie di manufatti:
Y85
Profilo di 85 cm, larghezza di 120 cm lunghezza fino a 24 metri
Peso di 410 kg/m

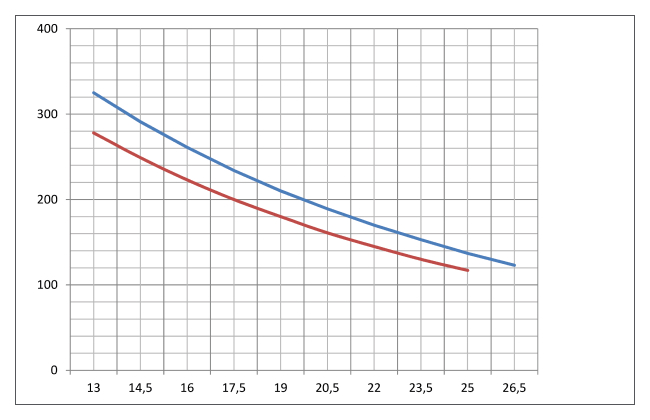

Grafico portata/larghezza
Carico utile previsto: var. 120 kg/m² + perm. 20 kg/m²
Interasse 2,65 m
Interasse 3,00 m

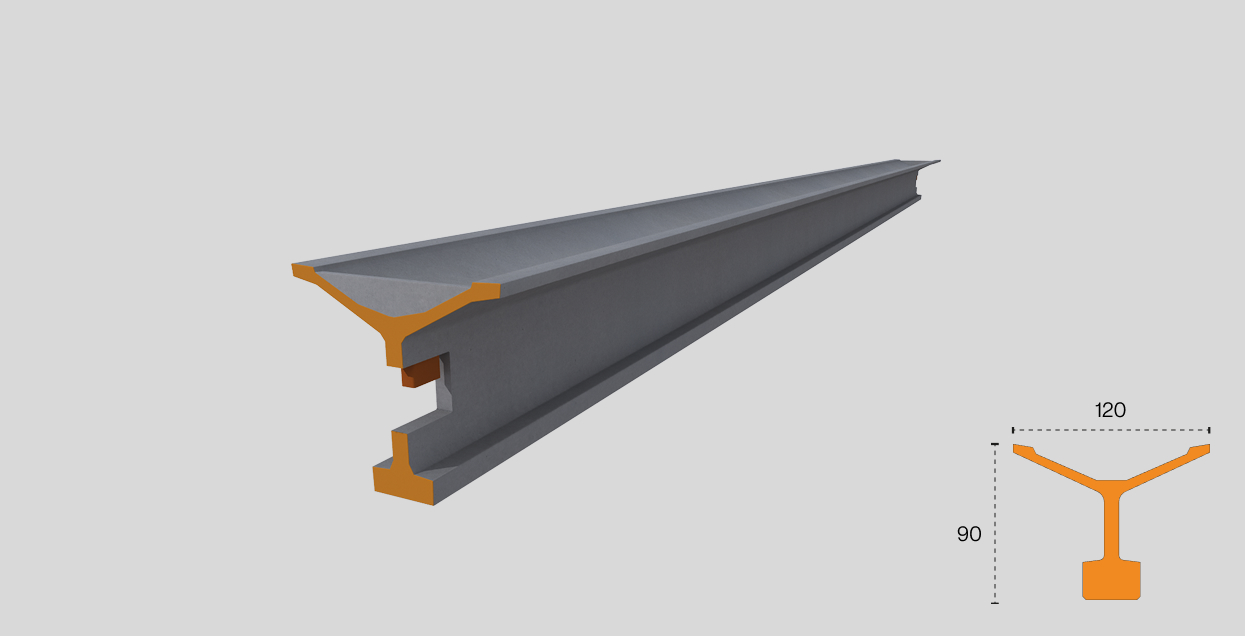

Y90
Profilo di 90 cm, larghezza di 120 cm e lunghezza fino a 30 metri
Peso di 450 kg/m

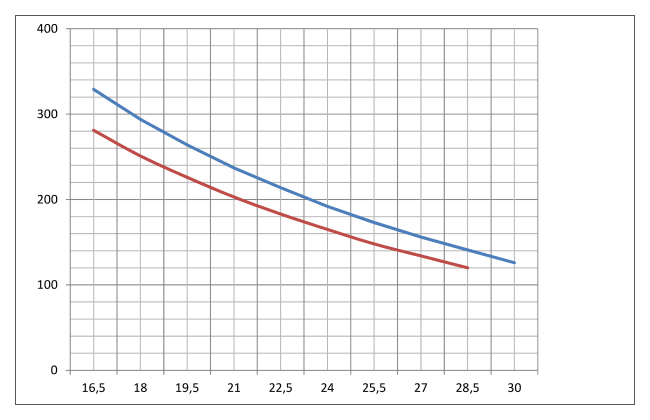

Grafico portata/larghezza
Carico utile previsto: var. 120 kg/m² + perm. 20 kg/m²
Interasse 2,65 m
Interasse 3,00 m
Dettagli strutturali Travi Y
Dettagli strutturali Travi Y
1
2
3
4
5
6
7
8
9
Scossalina coprifilo pannelli in lamiera zincata
Scossalina coprifilo pannelli in lamiera zincata
Scossalina coprifilo pannelli in lamiera zincata
Scossalina coprifilo pannelli in lamiera zincata
Scossalina coprifilo pannelli in lamiera zincata
Scossalina coprifilo pannelli in lamiera zincata
Scossalina coprifilo pannelli in lamiera zincata
Scossalina coprifilo pannelli in lamiera zincata
Scossalina coprifilo pannelli in lamiera zincata
- [vc_section el_class="content"][vc_row el_class="row-title"][vc_column width="2/3"][indietro-shortcode testo="vedi tutti i sistemi di copertura" link="url:https%3A%2F%2Fwww.tesisystem.it%2Felementi-costruttivi%2Fsistemi-di-copertura%2F|title:Sistemi%20di%20copertura"][titolo-shortcode title_type="h1" testo="Travi Y: solidità e funzionalità per spazi produttivi e artigianali" classe="split-chars"][/vc_column][vc_column width="1/3"][breadcrumb-shortcode][/vc_column][/vc_row][vc_row el_class="img full-width"][vc_column][vc_single_image image="16056" img_size="full" css=""][/vc_column][/vc_row][vc_row el_class="row-paragraph"][vc_column width="1/4" el_class="col titoletto"][titoletto-shortcode testo="Travi Y" classe="split-chars"][/vc_column][vc_column width="3/4" el_class="col text"][vc_column_text css="" el_class="text-animation"]Il sistema di copertura Travi Y di Tesi System utilizza elementi in calcestruzzo armato precompresso con forma "ad ombrello", disposti a intervalli di circa 3 metri e intervallati da lastre curve metalliche o in fibrocemento.
- Su richiesta, può essere aggiunto un controsoffitto piano appoggiato ai piedi delle travi, che consente di inserire un materassino in lana di vetro o minerale, adattabile per garantire livelli di coibentazione energetica sia standard che avanzati.
- La combinazione tra materiali leggeri ed essenziali assicura economicità e affidabilità, mentre la massima attenzione per i dettagli esecutivi (ganci, raccordi, fissaggi ecc.) garantisce durata e prestazioni ottimali.[/vc_column_text][vc_row_inner el_class="row-multiple-buttons"][vc_column_inner][bottone-shortcode testo="Scarica la brochure Travi Y" link="url:https%3A%2F%2Fwww.tesisystem.it%2Fwp-content%2Fuploads%2F2025%2F05%2FTRAVI_Y_SCHEDA_PRODOTTO.pdf|target:_blank"][bottone-shortcode testo="Contattaci" link="url:https%3A%2F%2Fwww.tesisystem.it%2Fcontatti%2F%23formcontattaci"][/vc_column_inner][/vc_row_inner][/vc_column][/vc_row][vc_row el_class="row-paragraph"][vc_column width="1/4" el_class="col titoletto"][titoletto-shortcode testo="Trasmittanza termica" classe="split-chars"][/vc_column][vc_column width="3/4" el_class="col text"][titolo-shortcode title_type="h3" testo="Trasmittanza termica" classe="split-chars"][vc_column_text css="" el_class="text-animation"]Tabella trasmittanza termica U delle strutture opache orizzontali o inclinate di copertura, verso l’esterno e gli ambienti non climatizzati.[/vc_column_text][vc_raw_html css="" el_class="table-trasmittanza"]JTNDdGFibGUlM0UlM0N0aGVhZCUzRSUwQSUyMCUyMCUzQ3RyJTNFJTBBJTIwJTIwJTIwJTIwJTNDdGglMjBjb2xzcGFuJTNEJTIyMiUyMiUyMGNsYXNzJTNEJTIyZml4ZWQlMjIlM0UlM0NzdHJvbmclM0VaT05BJTIwQ0xJTUFUSUNBJTNDc3Ryb25nJTNFJTNDJTJGdGglM0UlMEElMjAlMjAlMjAlMjAlM0N0aCUzRUElMjBlJTIwQiUzQyUyRnRoJTNFJTBBJTIwJTIwJTIwJTIwJTNDdGglM0VDJTNDJTJGdGglM0UlMEElMjAlMjAlMjAlMjAlM0N0aCUzRUQlM0MlMkZ0aCUzRSUwQSUyMCUyMCUyMCUyMCUzQ3RoJTNFJTNDc3Ryb25nJTNFRSUzQyUyRnN0cm9uZyUzRSUzQyUyRnRoJTNFJTBBJTIwJTIwJTIwJTIwJTNDdGglM0UlM0NzdHJvbmclM0VGJTNDJTJGc3Ryb25nJTNFJTNDJTJGdGglM0UlMEElMjAlMjAlM0MlMkZ0ciUzRSUzQyUyRnRoZWFkJTNFJTBBJTNDdGJvZHklM0UlMEElMjAlMjAlM0N0ciUzRSUwQSUyMCUyMCUyMCUyMCUzQ3RkJTIwY2xhc3MlM0QlMjJ5ZWFyJTIyJTIwcm93c3BhbiUzRCUyMjIlMjIlM0VVJTIwJTI4VyUyRm0lM0NzdXAlM0UyJTNDJTJGc3VwJTNFSyUyOSUzQyUyRnRkJTNFJTBBJTIwJTIwJTIwJTIwJTNDdGQlMjBjbGFzcyUzRCUyMnllYXIlMjIlM0UyMDE1JTNDc3VwJTNFJTI4MSUyOSUzQyUyRnN1cCUzRSUzQyUyRnRkJTNFJTBBJTIwJTIwJTIwJTIwJTNDdGQlM0UwJTJDMzglM0MlMkZ0ZCUzRSUwQSUyMCUyMCUyMCUyMCUzQ3RkJTNFMCUyQzM2JTNDJTJGdGQlM0UlMEElMjAlMjAlMjAlMjAlM0N0ZCUzRTAlMkMzMCUzQyUyRnRkJTNFJTBBJTIwJTIwJTIwJTIwJTNDdGQlM0UlM0NzdHJvbmclM0UwJTJDMjUlM0MlMkZzdHJvbmclM0UlM0MlMkZ0ZCUzRSUwQSUyMCUyMCUyMCUyMCUzQ3RkJTNFJTNDc3Ryb25nJTNFMCUyQzIzJTNDJTJGc3Ryb25nJTNFJTNDJTJGdGQlM0UlMEElMjAlMjAlM0MlMkZ0ciUzRSUwQSUyMCUyMCUzQ3RyJTNFJTBBJTIwJTIwJTIwJTIwJTNDdGQlMjBjbGFzcyUzRCUyMnllYXIlMjIlMjAlM0UyMDE5JTJGMjAyMSUzQ3N1cCUzRSUyODIlMjklM0MlMkZzdXAlM0UlM0MlMkZ0ZCUzRSUwQSUyMCUyMCUyMCUyMCUzQ3RkJTNFMCUyQzM1JTNDJTJGdGQlM0UlMEElMjAlMjAlMjAlMjAlM0N0ZCUzRTAlMkMzMyUzQyUyRnRkJTNFJTBBJTIwJTIwJTIwJTIwJTNDdGQlM0UwJTJDMjYlM0MlMkZ0ZCUzRSUwQSUyMCUyMCUyMCUyMCUzQ3RkJTNFJTNDc3Ryb25nJTNFMCUyQzIyJTNDJTJGc3Ryb25nJTNFJTNDJTJGdGQlM0UlMEElMjAlMjAlMjAlMjAlM0N0ZCUzRSUzQ3N0cm9uZyUzRTAlMkMyMCUzQyUyRnN0cm9uZyUzRSUzQyUyRnRkJTNFJTBBJTIwJTIwJTNDJTJGdHIlM0UlMEElM0MlMkZ0Ym9keSUzRSUwQSUzQyUyRnRhYmxlJTNF[/vc_raw_html][vc_column_text css="" el_class="min text-animation"](1) dal 1 luglio 2015 per tutti gli edifici
- (2) dal 1 gennaio 2019 per gli edifici pubblici e a uso pubblico e dal 1 gennaio 2021 per tutti gli altri edifici[/vc_column_text][/vc_column][/vc_row][vc_row el_class="row-paragraph"][vc_column width="1/4" el_class="col titoletto"][titoletto-shortcode testo="Tipologie di Travi Y" classe="split-chars"][/vc_column][vc_column width="3/4" el_class="col text"][titolo-shortcode title_type="h3" testo="Tipologie di Travi Y" classe="split-chars"][vc_column_text css="" el_class="text-animation"]Per i sistemi di copertura Travi Y sono disponibili tre tipologie di manufatti:[/vc_column_text][/vc_column][/vc_row][vc_row el_class="row-accordion-alar"][vc_column][vc_row_inner el_class="row-riga-accordion active"][vc_column_inner][titolo-shortcode title_type="h3" testo="Y85" classe="split-chars"][vc_column_text css="" el_class="min text-animation"]Profilo di 85 cm, larghezza di 120 cm lunghezza fino a 24 metri
- Peso di 410 kg/m[/vc_column_text][vc_single_image image="15779" img_size="full" css="" el_class="animation-img"][vc_column_text css="" el_class="text-animation"]Grafico portata/larghezza
- Carico utile previsto: var. 120 kg/m² + perm. 20 kg/m²[/vc_column_text][grafico-shortcode image="15784" contenuti="%5B%7B%22color%22%3A%22%234A7EBB%22%2C%22description%22%3A%22Interasse%202%2C65%20m%22%7D%2C%7B%22color%22%3A%22%23BE4B48%22%2C%22description%22%3A%22Interasse%203%2C00%20m%22%7D%5D"][/vc_column_inner][/vc_row_inner][vc_row_inner el_class="row-riga-accordion active"][vc_column_inner][titolo-shortcode title_type="h3" testo="Y90" classe="split-chars"][vc_column_text css="" el_class="min text-animation"]Profilo di 90 cm, larghezza di 120 cm e lunghezza fino a 30 metri
- Peso di 450 kg/m[/vc_column_text][vc_single_image image="15780" img_size="full" css="" el_class="animation-img"][vc_column_text css="" el_class="text-animation"]Grafico portata/larghezza
- Carico utile previsto: var. 120 kg/m² + perm. 20 kg/m²[/vc_column_text][grafico-shortcode image="15785" contenuti="%5B%7B%22color%22%3A%22%234A7EBB%22%2C%22description%22%3A%22Interasse%202%2C65%20m%22%7D%2C%7B%22color%22%3A%22%23BE4B48%22%2C%22description%22%3A%22Interasse%203%2C00%20m%22%7D%5D"][/vc_column_inner][/vc_row_inner][/vc_column][/vc_row][vc_row el_class="light-grey full-width w-padding"][vc_column][vc_row_inner el_class="row-paragraph"][vc_column_inner width="1/4"][titoletto-shortcode testo="Dettagli strutturali Travi Y" classe="split-chars"][/vc_column_inner][vc_column_inner width="3/4"][titolo-shortcode title_type="h3" testo="Dettagli strutturali Travi Y" classe="split-chars"][/vc_column_inner][/vc_row_inner][immagine-shortcode punti="%5B%7B%22number%22%3A%221%22%2C%22desc%22%3A%22Scossalina%20coprifilo%20pannelli%20in%20lamiera%20zincata%22%2C%22x%22%3A%2245%22%2C%22y%22%3A%2235%22%7D%2C%7B%22number%22%3A%222%22%2C%22desc%22%3A%22Scossalina%20coprifilo%20pannelli%20in%20lamiera%20zincata%22%2C%22x%22%3A%2236%22%2C%22y%22%3A%2234%22%7D%2C%7B%22number%22%3A%223%22%2C%22desc%22%3A%22Scossalina%20coprifilo%20pannelli%20in%20lamiera%20zincata%22%2C%22x%22%3A%2227%22%2C%22y%22%3A%2229%22%7D%2C%7B%22number%22%3A%224%22%2C%22desc%22%3A%22Scossalina%20coprifilo%20pannelli%20in%20lamiera%20zincata%22%2C%22x%22%3A%2240%22%2C%22y%22%3A%2212%22%7D%2C%7B%22number%22%3A%225%22%2C%22desc%22%3A%22Scossalina%20coprifilo%20pannelli%20in%20lamiera%20zincata%22%2C%22x%22%3A%2255%22%2C%22y%22%3A%2224%22%7D%2C%7B%22number%22%3A%226%22%2C%22desc%22%3A%22Scossalina%20coprifilo%20pannelli%20in%20lamiera%20zincata%22%2C%22x%22%3A%2230%22%2C%22y%22%3A%2217%22%7D%2C%7B%22number%22%3A%227%22%2C%22desc%22%3A%22Scossalina%20coprifilo%20pannelli%20in%20lamiera%20zincata%22%2C%22x%22%3A%2243%22%2C%22y%22%3A%2246%22%7D%2C%7B%22number%22%3A%228%22%2C%22desc%22%3A%22Scossalina%20coprifilo%20pannelli%20in%20lamiera%20zincata%22%2C%22x%22%3A%2289%22%2C%22y%22%3A%229%22%7D%2C%7B%22number%22%3A%229%22%2C%22desc%22%3A%22Scossalina%20coprifilo%20pannelli%20in%20lamiera%20zincata%22%2C%22x%22%3A%2263%22%2C%22y%22%3A%2240%22%7D%5D" classe="full-width" foto="15781"][gallery-costruttivi gallery_items="56"][vc_row_inner el_class="row-paragraph"][vc_column_inner width="1/4"][titoletto-shortcode testo="Flessibilità progettuale" classe="split-chars"][/vc_column_inner][vc_column_inner width="3/4"][titolo-shortcode title_type="h3" testo="Flessibilità progettuale" classe="split-chars"][vc_column_text css="" el_class="text-animation"]Il sistema Travi Y risponde con efficacia a tutte le esigenze progettuali e si integra con facilità con lucernari fissi, apribili a pantogrago, apribili con cerniera laterale o a shed. Per la gestione delle acque meteoriche, inoltre, è possibile completare la copertura con un canale di gronda metallico, inserito in appositi scassi realizzati sulle teste delle Travi Y e raccordato ai pluviali inseriti nei pilastri.[/vc_column_text][vc_single_image image="15752" img_size="full" css="" el_class="animation-img"][/vc_column_inner][/vc_row_inner][/vc_column][/vc_row][vc_row el_class="row-spaced-text"][vc_column][titoliAnimati-shortcode righe="%5B%7B%22centro%22%3A%22left%22%2C%22testo%22%3A%22le%20realizzazioni%20con%22%2C%22psx%22%3A%224.5%22%7D%2C%7B%22centro%22%3A%22center%22%2C%22testo%22%3A%22sistemi%20di%20copertura%20Travi%20Y%22%7D%5D"][vc_column_text css="" el_class="text-animation"]Travi Y è il sistema di copertura che coniuga leggerezza strutturale, prestazioni, durevolezza e massima libertà progettuale.[/vc_column_text][/vc_column][/vc_row][vc_row el_class="row-carosello-progetti"][vc_column][carosello-progetti-shortcode taxonomy_soluzioni="56" link_text="Scopri tutte le realizzazioni" link_url="url:https%3A%2F%2Fwww.tesisystem.it%2Frealizzazioni%2F|title:Realizzazioni" classe="without-section-title"][/vc_column][/vc_row][/vc_section]

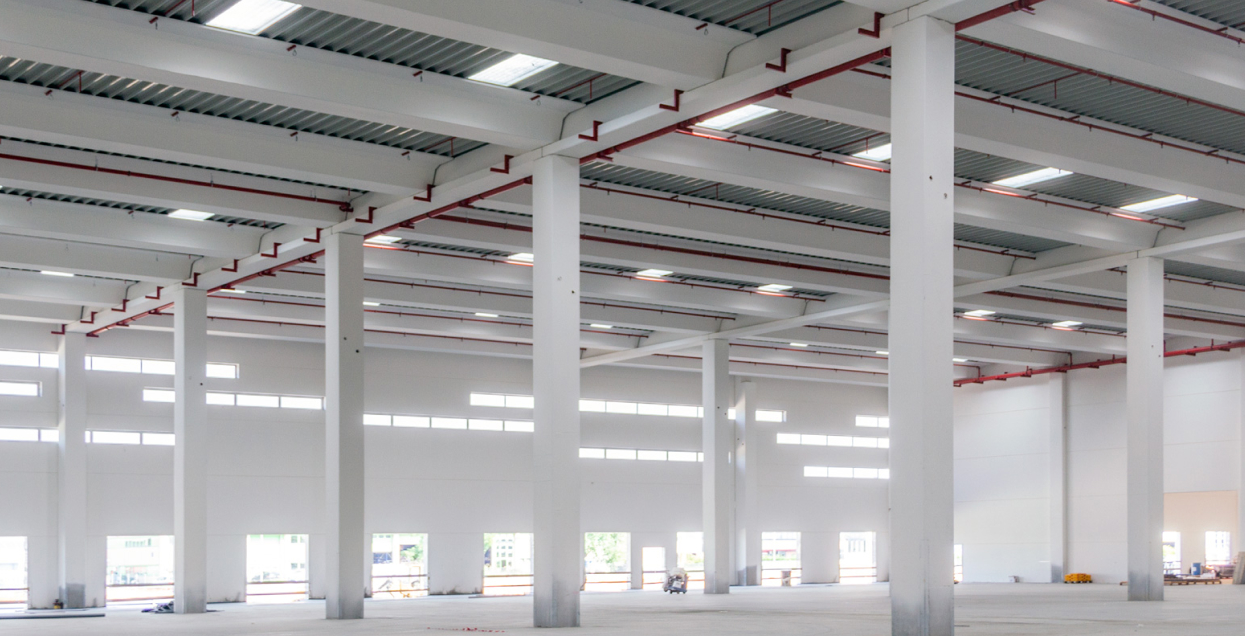

Flessibilità progettuale
Flessibilità progettuale
Il sistema Travi Y risponde con efficacia a tutte le esigenze progettuali e si integra con facilità con lucernari fissi, apribili a pantogrago, apribili con cerniera laterale o a shed. Per la gestione delle acque meteoriche, inoltre, è possibile completare la copertura con un canale di gronda metallico, inserito in appositi scassi realizzati sulle teste delle Travi Y e raccordato ai pluviali inseriti nei pilastri.
le realizzazioni con
sistemi di copertura Travi Y
Travi Y è il sistema di copertura che coniuga leggerezza strutturale, prestazioni, durevolezza e massima libertà progettuale.
